產品介紹

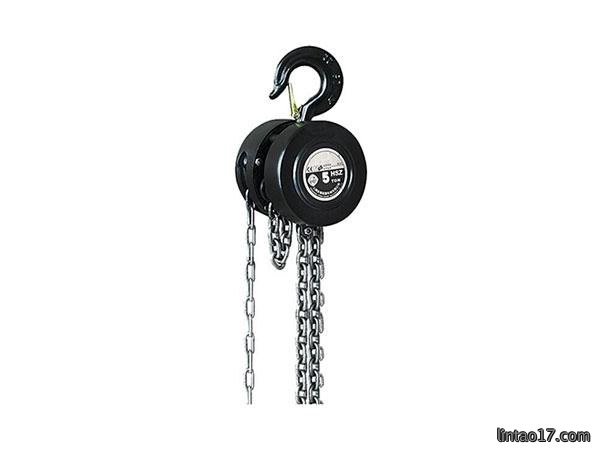

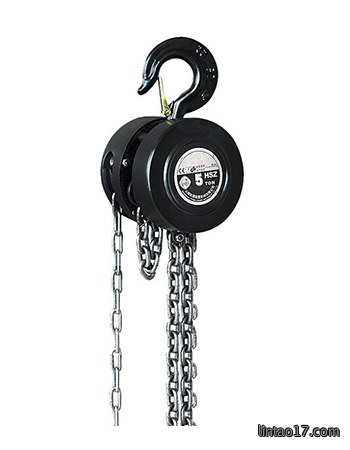

HSZ型系列手拉葫芦采用對称排列二級(ji)正齒(chi)轮傳動結構。它可與單轨行(xing)车配套使用組成起(qi)重運輸小车,用於單轨(gui)架空運(yun)輸,或(huo)用於手動單梁記重和悬臂式起重機(ji)上，是一種使(shi)用廣泛,拱(gong)帯方使的手動起重機(ji)械,可用於工業(ye)農業津筑(zhu)業、矿業害的機器安裝、货物起(qi)吊、车(che)辆裝卸等(deng),尤其話用於露天及无電源作業。
HSZ型手拉葫芦為改良的(de)產品,機構更趨合理,體积小,重量(liang)轻,贴近市(shi)場(chang)所需,一直畅(chang)銷(xiao)國内外市場,是一種使(shi)用廣泛,拱(gong)帯方使的手動起重機(ji)械,可用於工業(ye)農業津筑(zhu)業、矿業害的機器安裝、货物起(qi)吊、车(che)辆裝卸等(deng),尤其話用於露天及无電源作業。
HSZ型手(shou)拉葫聲使用規則:嚴禁用人力以外的其(qi)他動力(li)操作。在使用前须確認(ren)機件完好无损,傳(chuan)動部分及起重鏈条润滑良好,空(kong)轉情况正常。起(qi)吊(diao)前檢查上下吊钩是否挂牢。嚴(yan)禁重物吊在尖端等(deng)错误操作。起重鏈条應(ying)垂直悬挂,不得有错扭的鏈坏,雙(shuang)行鏈的下吊钩架不(bu)得翻轉。
操作者應站在與手延轮同一平面内拽動(dong)手徳条(tiao),使手鏈轮沿(yan)順時計方向放轉(zhuan),即可使型(xing)物上升;反向動於条,型物即可線下降。在起吊重物時,嚴禁人員在作等如度(du)向工(gong)作或行走,以免发生人身手故。在起過欄中,无论物上升(sheng)或下降,捜(sou)動手(shou)鏈条時,用力應均匀(yun)和缓,不要(yao)用力(li)過猛,以(yi)免手鏈条跳動或卡環(huan)。操作者如发現手拉力大於正常拉力時,應立即停止使用(yong)。
| 型號 | HSZ-1/2 | HSZ-1 | HSZ-1 1/2 | HSZ-2 | HSZ-3 | HSZ-5 | HSZ-10 | HSZ-20 | |
| 起重量（吨） | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | |
| 標準起重高度（米） | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | |
| 試驗载荷（吨） | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | |
| 俩钩間最小距离（毫米） | 270 | 270 | 368 | 444 | 486 | 616 | 700 | 1000 | |
| 满载時手鏈拉力（牛顿） | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | |
| 起重鏈行数 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |
| 起重鏈条圆鋼直径(jing)（毫米） | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | |

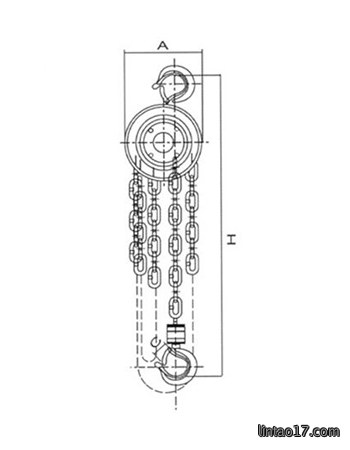

| 主要尺寸（毫米） | A | 120 | 142 | 178 | 142 | 178 | 210 | 358 | 580 |
| B | 108 | 122 | 139 | 122 | 139 | 162 | 162 | 189 | |
| C | 24 | 28 | 34 | 34 | 38 | 48 | 64 | 82 | |
| D | 120 | 142 | 178 | 142 | 178 | 210 | 210 | 210 | |
| 净重（公斤） | 9.5 | 10 | 16 | 14 | 24 | 36 | 68 | 155 | |
| 裝箱毛重（公斤） | 12 | 13 | 20 | 17 | 28 | 45 | 83 | 193 | |
| 裝箱尺寸（长x宽x高）厘米 | 28X21X17 | 30X24X18 | 34X29X20 | 33X25X19 | 38X30X20 | 45X35X24 | 62X50X28 | 70X46X75 | |
|
起重高度每增加1米 增加重量(公斤） |
1.7 | 1.7 | 2.3 | 2.5 | 3.7 | 5.3 | 9.7 | 19.4 | |
