產品介紹

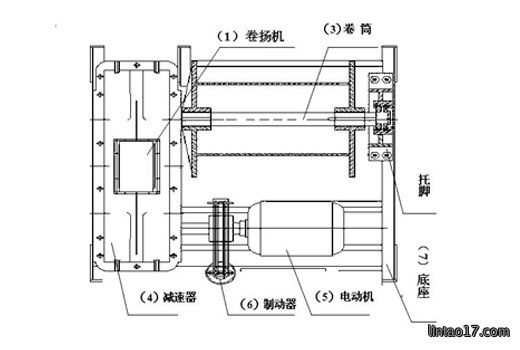

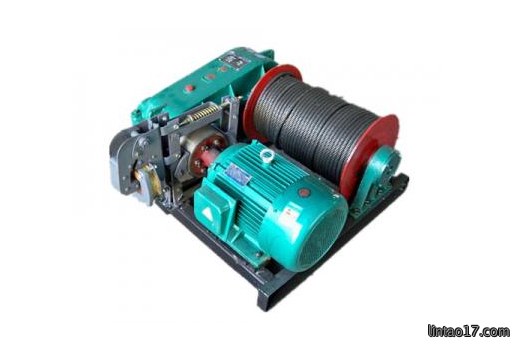

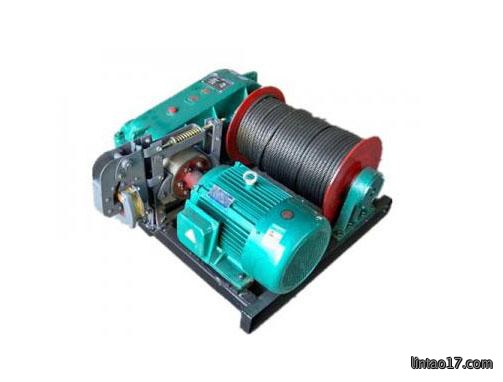

慢速(su)卷(juan)扬機又称之為绞车。工作原理:由人力或機械動力驅動(dong)卷筒、卷繞繩(sheng)索來完成牵引工作的(de)裝置。垂(chui)直提升、水平或倾斜曳引(yin)重物的簡單起重機械。分手動(dong)和電動兩種，主要以電動為主。卷筒傳動結構(gou)
本結構采用行星齒轮傳動方式，通過聯轴器(qi)直接带動卷筒轉動，並可簡易更换報废鋼丝繩或改變鋼丝繩旋轉方向。製(zhi)動機構(gou)
采(cai)用電磁盘式製動器， 選用耐磨剎车片，構造簡單不需調(diao)節間(jian)隙，遇断電時製動器能自動快(kuai)速製動，控製重物下滑量，安(an)全可靠(kao)。齒轮箱
采(cai)用延性鑄(zhu)鐵FCD- 45#銅鑄造， 延展性強，不易断裂。專用電機
采(cai)用B級絕缘的卷扬機專(zhuan)用電(dian)動機，起動轉柜大，惯性(xing)小,温升(sheng)低，可长時間(jian)頻繁(fan)使用。傳動齒(chi)轮
采用優質鋼材，經特殊熱處理及高精度加(jia)工，具有耐磨性強、低噪(zao)音、傳動效率高及機械性能佳等特點。機體固定架(jia)
采用(yong)標準槽鋼(gang)焊接而成，可方便安裝(zhuang)於建筑工地、仓储碼头(tou)等不同工作場所
| 卷扬機型號 | JM0.5T | JM1T | JM1.5T | JM2T | JM3T | JM5T | JM8T | JM10T | JM16T | JM20T | JM30T | |
| 鋼丝繩额定拉力KN | 5 | 10 | 15 | 20 | 30 | 50 | 80 | 100 | 160 | 200 | 300 | |
| 总傳動比I | 36.6 | 40.59 | 54.38 | 54.9 | 88.6 | 119.34 | 174.93 | 208.8 | 273.35 | 304.37 | 387.7 | |
| 卷筒 | 直径长度MN | 165*300 | 165*400 | 219*460 | 219*475 | 219*570 | 325*625 | 400*960 | 425*970 | 500*1200 | 700*1300 | 780*1500 |
| 鋼丝繩（容繩量）M | 50(100) | 70(160) | 80(170) | 80(180) | 100(150) | 0(200) | 0(300) | 0(300) | 0(300) | 0(450) | 0(500) | |
| 鋼丝繩 | 規格 | 6*19 | 6*19 | 6*19 | 6*19 | 6*19 | 6*19 | 6*37 | 6*37 | 6*37 | 6*37 | 6*37 |
| 直径MN | 7.7 | 9.3 | 11 | 12.5 | 15.5 | 19.5 | 26 | 30 | 32 | 38 | 47.5 | |
| 提升速度M/MN | 22 | 22 | 22 | 16 | 16 | 9 | 9 | 9 | 9 | 9 | 8 | |
| 電動機 | 型號 | Y100L-4 | Y132S-4 | Y132M-S | Y32M-4 | Y160L-6 | Y160L-6 | YZR180-6 | YZR200L-6 | YZR225M-6 | YZR250M-6 | YZR250M-6 |
| 功率KW | 2.2 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 22 | 30 | 45 | 45 | |
| 轉速R/MN | 1420 | 1440 | 1440 | 1440 | 1440 | 970 | 960 | 960 | 960 | 960 | 960 | |
| 製動器型號 | TJ2-100 | TJ2-150 | TJ2-200 | TJ2-200 | TJ2-200 | YZW300/45 | YZW300/45 | YZW300/45 | YZW400/95 | YZW400/95 | YZW400/95 | |
| 外形尺寸（长*宽*高） | 710*575*340 | 720*745*400 | 980*860*500 | 920*860*530 | 1330*1135*800 | 1330*1135*800 | 1720*1598*870 | 1920*1680*890 | 2150*2195*1200 | 2315*2400*1600 | 2680*2270*1850 | |
| 整機重量KG | 120 | 230 | 340 | 450 | 550 | 800 | 1700 | 2200 | 3800 | 5600 | 8500 | |
